管道补偿器的种类有哪些

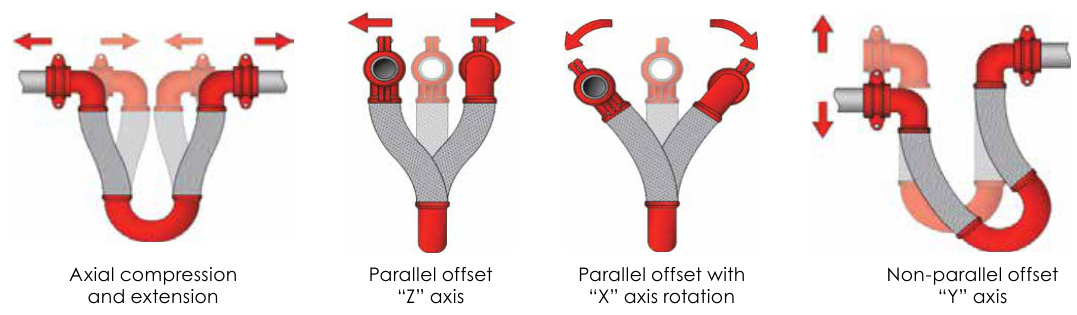

一、按位移补偿方向分类（核心分类）

1. 轴向型补偿器
   • 功能：解决管道轴向（长度方向）的伸缩变形，如热胀冷缩。
   • 子类型：

• 内压式、外压式、复式、直埋式补偿器
• 波纹管补偿器（通过波纹管伸缩吸收位移）
  • 应用：石油、化工等需应对温度变化的管道系统

1. 横向型补偿器
   • 功能：补偿管道横向（水平方向）偏移，如平行位移或"Z"形偏移。
   • 子类型：

• 大拉杆横向补偿器、万向铰链横向型
• 平行偏移补偿器


  • 应用：复杂布局管道的水平位移调整

1. 角向型补偿器
   • 功能：解决管道角度偏差（如转弯处）的位移。
   • 子类型：

• 铰链补偿器、万向铰链补偿器
• 旋转补偿器（带球铰链结构）
  • 应用：管道转弯或角度变化部位

二、按结构和工作原理分类

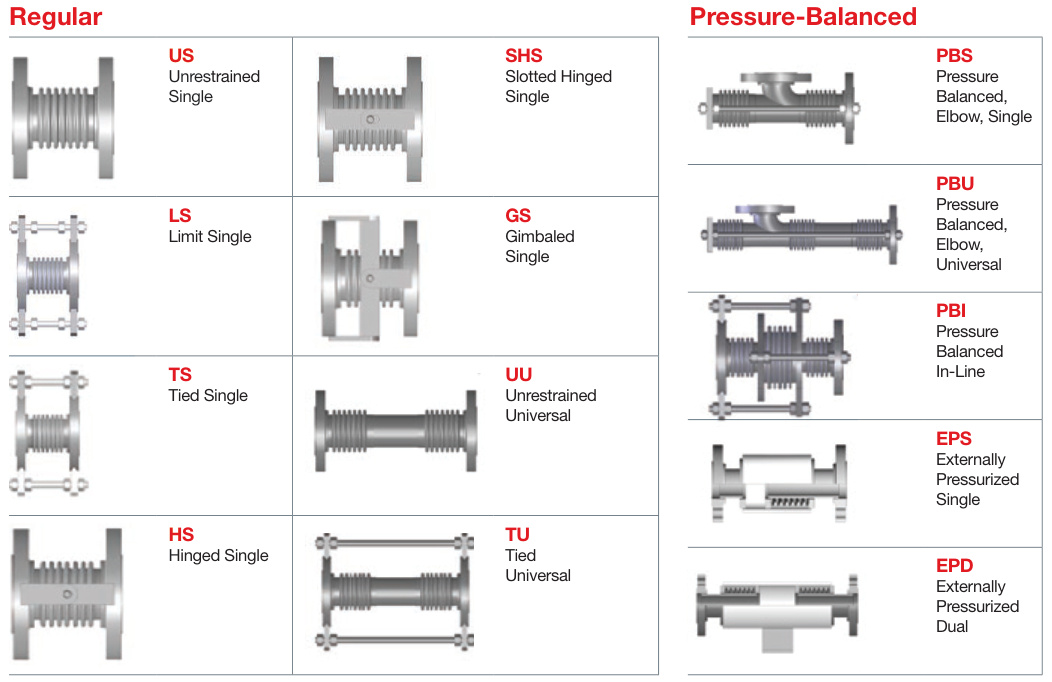

1. 波纹管补偿器
   • 组成：金属波纹管+法兰/端管
   • 优势：伸缩量大，适用小口径、大位移场景
   • 变型：

• 复式自由型、直/弯管压力平衡型
• 矩形波纹补偿器（非圆形管道）

1. 套筒补偿器

   • 特点：通过内外套筒相对滑动补偿直线管道的伸缩
   • 适用：轴向位移为主的场景

2. 球形补偿器

   • 特点：球面结构实现多角度位移吸收
   • 应用：多方向位移复杂系统

3. 方形补偿器

   • 特点：矩形截面，热位移补偿能力强
   • 适用：矩形管道或设备

4. 特殊结构补偿器

   • 液压补偿器：液压缸控制，适用大口径精密位移
   • 滑动补偿器：无约束轴向/横向位移
   • 压力平衡型（如PBU/PBS）：平衡介质压力



三、按材料分类

1. 金属补偿器

   • 材料：不锈钢、钛合金等


   • 类型：波纹管、套筒、旋转式
   • 适用：高温、高压、腐蚀环境

2. 非金属补偿器

   • 材料：橡胶、聚四氟乙烯（PTFE）、织物
   • 类型：

• 橡胶补偿器：减振缓冲
• 四氟内衬补偿器：耐强腐蚀
  • 适用：酸碱介质、低温低压管道

四、特殊功能型补偿器

1. 减振降噪型

   • 弹簧支座补偿器：通过弹簧吸收振动
   • 橡胶补偿器：天然减振材料

2. 高环境适应性

   • 耐高压双保险旋转补偿器：免维护设计
   • 高温非金属补偿器：耐火材料
   • 直埋式补偿器：地下管道专用

3. 安装优化型

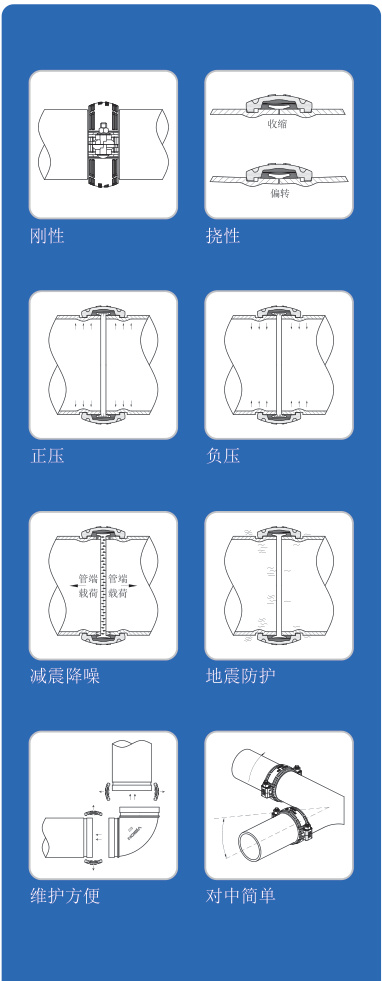

   • 沟槽式补偿器：维护方便

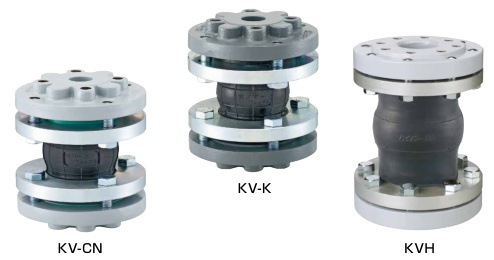

   • 紧凑型（如KV-CN）：狭小空间适用

选型关键因素

1. 工况参数：温度、压力、介质腐蚀性。
2. 位移需求：轴向/横向/角向位移量。
3. 空间限制：安装空间大小决定选型（如旋转式适合紧凑场景）。
4. 经济性：综合成本与寿命（如免维护型降低长期成本）。

注：证据间存在分类差异（如将橡胶补偿器单列，而归入挠性补偿器），实际选型需以具体工程参数为准。国家标准GB/T 35990-2018提供了约束型/非约束型的位移适用性参考。
